淺谈波峰焊接中常見現象——虛焊

波峰焊接过程是引起PCBA组件缺陷的主要工序，在整个PCBA组裝过程中它引起的缺陷率达到50%。波峰焊接过程中出現的缺陷是前工序制造中存在問題的集中表現。这些缺陷可區分为明顯的和隐藏的。前者較易檢測，后者難以發現。

小編今天主要讨論有铅波峰焊接和無铅波峰焊接所共有的缺陷現象。这些共同缺陷主要表現为虛拟焊接、冷焊接、不潤湿、反潤湿、輪廓敷設（以下簡稱敷設）不良、橋梁連接、拉尖、穿孔不良、空洞、針孔、槍孔、擾動焊點或斷裂焊點、深色焊點或颗粒焊點等。

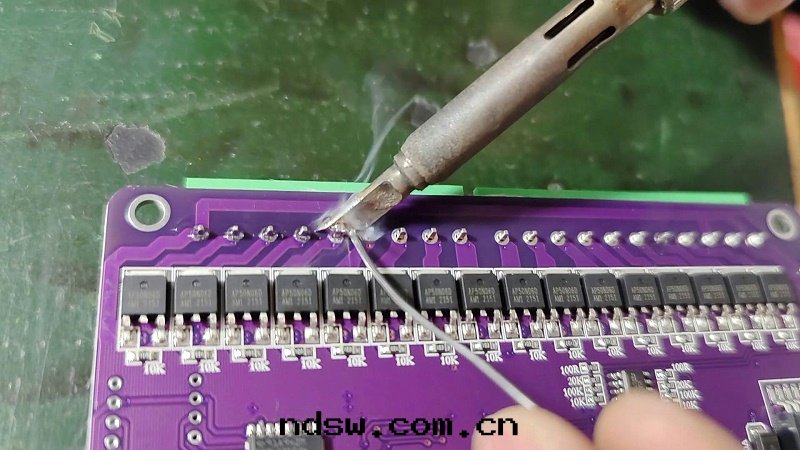

從表面上看，虛焊主要體現在焊點表面呈粗糙的粒狀、光澤性差、流動性不好。從本質上来講，只要是在焊接过程中在連接接头的界面上沒有形成合适厚度的合金层（IMC），就是虛焊。我们也可以通过撕裂焊點来判斷是否虛焊，虛焊形成的焊點被撕裂后，在基體金屬和釺料之間是沒有任何互相楔入的殘留物，界面平整清晰，好像用漿糊粘住的。而正常焊點被撕裂后，基體金屬上会有釺料殘留，釺料上也会有基體金屬的痕迹。

1.虛焊的定義

虛焊的連接界面既沒發生潤湿也沒發生擴散，就好像用漿糊粘住似的，焊點表面呈粗糙的形狀、光澤性差、接觸角小于90度。此时，釺焊材料和基體金屬的接合界面被一层不可焊的薄膜堵塞，界面层上沒有预期的冶金反应，这是一種從外觀上可以判斷的虛拟焊接現象。

2.影響因素

①基體金屬表面不干淨而導致表面可焊性差甚至不可焊，这是由于表面氧化或是被髒物、油脂、手汗漬等污染所造成的。

②采購的PCB、元器件等可焊性不合格，是因为進入用戶庫房前未進行嚴格的入庫验收試验。

③庫存环境不良，庫存期太长。

④是釺料槽温度过高会導致釺料與母材表面加速氧化，從而而引起表面对液态釺料的附着力減小。高温过高不僅熔蝕了母材的粗糙表面，還使毛细作用下降，漫流性變差。

3.虛焊的预防

（1）嚴把外協、外購件入庫验收關

可焊性不良的PCB和元器件堅定不使用，必須嚴格執行入庫验收手續。

（2）優化庫存期的管理

①存儲环境和期限與PCB和元器件的良好可焊性的保持有一定的聯系，因此所有PCB和元器件必須在恒温、恒湿、空气質量好、無腐蝕性气體（如硫、氯等）和無油污的环境中進行存儲。

②所有元器件必須實行先入先出的原則，这是由于可焊性是有一定存儲期限的，为了避免一部分元器件因庫存期过长而導致可焊性退化，所以我们要先使用先進庫的元器件。

③儲存期的长短应視地區（如南方、北方）和當地的空气質量而定。

又如PCB在深圳的湿热环境下即使是抽真空包裝，也最好不要超过6个月。在拆除真空包裝狀态上线插件后，在生産线上滞留时間最好不要超过24h就完成焊接工序。

④改善儲存条件。

⑤对庫存超期的元器件和PCB，經过可焊性測試合格后方可繼續裝机使用。
