淺聊SMT貼片加工中的虛焊現象

貼片加工中虛焊是最常見的一種情況。一般，焊縫在産线要經过很多複雜的生産工序，尤其是要經过高温的爐區和高张力的拉矯區，因此虛焊的焊縫在産线极易造成斷带事故，給生産线正常運行带来很大的影響。那麼，虛焊的實質是什麼呢？無非就是焊接时焊縫结合面的温度过低，焊點尺寸太小乃至沒能做到熔化的程度，只是达到塑性狀态，通过碾壓作用之后湊合结合起来，表面看上去焊好了，實際尚未完全融合一體。

一、貼片加工中虛焊的原因與步驟分析如下：

1、首先檢查一下焊縫结合面是否有鏽迹、油漬等雜質，以及是否坑窪不平、出現接觸不良，这些因素都会導致接觸電阻增大，電流減小，焊接结合面温度不足。

2、檢查電流設定是否符合工藝規定，是否有在産品厚度變化时沒有相对随之增加，使焊接中電流不足而形成焊接异常現象。

3、檢測焊縫的搭接量是否正常，是否有驅動側搭接量減小或开裂情況。假如搭接量變小会使前后鋼带的结合面積过小，使總的受力面變小，難以承受較大的张力。尤其是驅動側开裂过程中会造成应力集中，使开裂變大了，最终拉斷。

4、檢查焊輪壓力是否合理，若壓力不足，往往会導致接觸電阻过高，實際電流減小。盡管焊接控制器有恒電流控制模式，但電阻增加高于一定的範圍（一般为15%），則会超出電流補償的极限，電流難以随電阻的增加而相应增加，达不到設定的數值。这種情況下系統正常工作时会發出警報。在實際操作中，若一下子無法明确分析出虛焊形成的原因，可以把鋼带的头尾清除干淨之后，擴大焊接搭接量，适當增加焊接電流和焊輪壓力再焊一次，且在焊接中密切注意焊縫的形成情況，大部分情況下都可以应急處理好問題。

二、smt貼片加工中造成焊锡膏不够的主要原因有以下幾點：

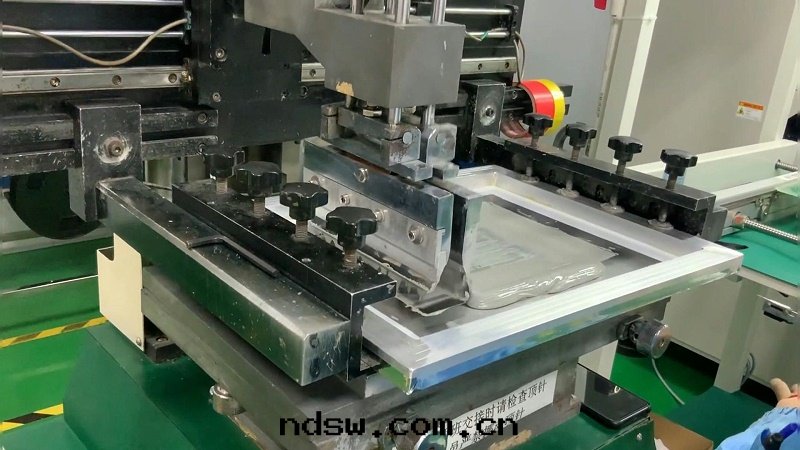

1、印刷机工作时，沒有及时添加焊锡膏。

2、焊锡膏質量不好，當中混有硬块等雜物。

3、使用已經过期的焊锡膏。

4、pcb板質量出現問題，焊盤上如有不顯眼的覆蓋物，比如被印到焊盤上的阻焊劑(綠油)。

5、pcb板在印刷机內的固定夾持出現松動。

6、焊锡膏漏印鋼网薄厚不均。

7、锡膏漏印网板或電路板上有PCB外包裝、网板擦拭紙、环境空气中漂浮的异物等污染物。

8、焊锡膏刮刀損壞、网板損壞。

9、锡膏刮刀的設備參數設置不合适，比如说壓力、角度及脫模速度等。

10、锡膏印刷结束后，不小心被蹭掉等人为因素導致。

在SMT貼片加工中，引起锡膏不够的原因有很多，我们需要具體問題具體分析。東莞星威金屬制品有限公司專注研發生産锡丝、锡条、锡膏，为客戶提供整體焊锡解决方案。如果您還有疑惑，請點擊我们的聯系客服電話，我们为您提供更多焊锡解决方案。
