BGA锡 球植球可以解决半導體芯片封裝焊接工藝,为實現高性机能,高密度化,多层電路板PCB焊接和多級封裝的不同温度焊接研發的不同尺寸規格的BGA锡球,滿足半導體封裝材料需求,BGA锡球植球技術能更好解决焊點塌陷的問題。

BGA锡球植球应用于各種電子産品,通訊行業,儀器儀表行業,汽車行業,航天航空行業等半導體芯片領域的封裝焊接,是無铅焊锡釺料中尺寸更精密,封裝效率更高的高性能锡球焊料,表現为以下特點:

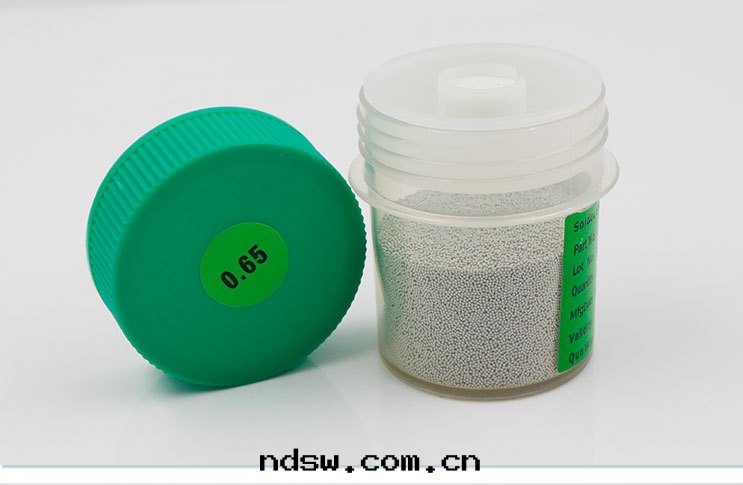

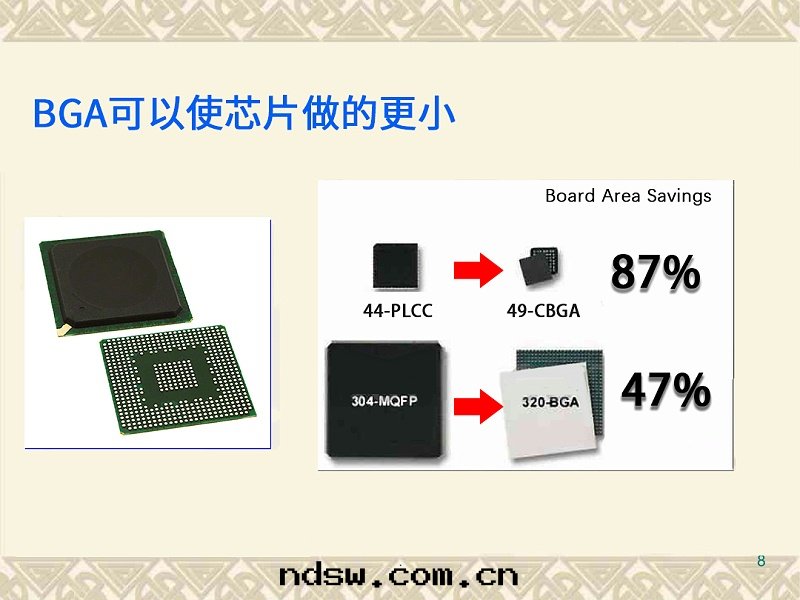

1、I/O引线間距大(如1.27毫米),可容納的IO數目大(eg:引腳中心距为1.5m的360引腳BGA僅为31mm見方;而引腳中心距为0.5mm的QFP 280引腳邊长为32mm)
2、封裝可靠性高(不会損壞引腳)。焊點缺陷率低(<1ppm/焊點),焊點牢固。
3、管腳水平面同一性較QFP容易保證,因为焊锡球在溶化后可以自動補償芯片與PCB之間的平面誤差
4、回流焊时,焊點之間的张力産生良好的自对中效果,允許有50%的貼片精度誤差,
5、有較好的電特性,由于引线短,導线的自感和導线間的互感很低,頻率特性好。
6、能與原有的SMT貼裝工藝和設備兼容。原有的丝印机、貼片机和回流焊設備都可使用。
7、引腳可超过200~500,是多引腳LSI用的一種表面貼裝型封裝技術。
8、球形觸點阵列有助于散热。
