軍用微電子组件在1990年代的軍用FPGA就已經是PGA封裝了。而現在軍用微電子组件用的比較多的高端産品則是用CCGA/LGA封裝。CCGA是CBGA尺寸大于在32*32mm时的另一種形式，不同之處在于采用焊料柱代替焊料球。焊料柱采用共晶焊料連接或直接澆注式固定在陶瓷底部。
軍用微電子组件的可用性一直在穩步下降。这迫使高可靠性要求的用戶利用商業現貨（COTS）组件以滿足他们的需求。而商用級元件不能總是滿足惡劣环境下应用的可靠性要求。为了滿足这種需求，COTS元件的強化技術便得到迅速發展。
带你了解CCGA封裝的螺旋锡柱技術

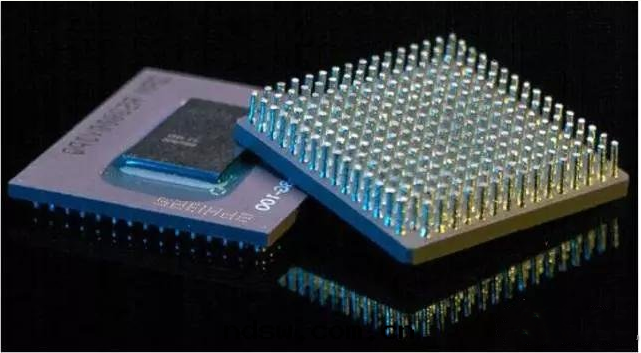

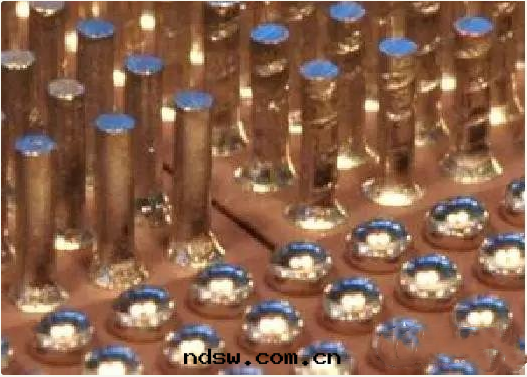

图1 不同阵列封裝对比
傳統的陶瓷四方扁平封裝（CQFP）或陶瓷引腳网格阵列封裝（CPGA）不再适用于當今的高I/O计數FPGA器件。更高引腳數目的陶瓷柱栅阵列封裝 （CCGA）在可靠水平內能够實現高性能要求FPGA器件的高密度封裝，從而能够滿足航天卫星的要求。CCGA封裝是CBGA封裝的發展，它采用釺料圆柱阵列来替代CBGA的釺料球阵列，其主要優點有：更好的抗疲勞性能、更好的散热性能，同时具備耐高温、耐高壓和良好的抗潮湿性能等。

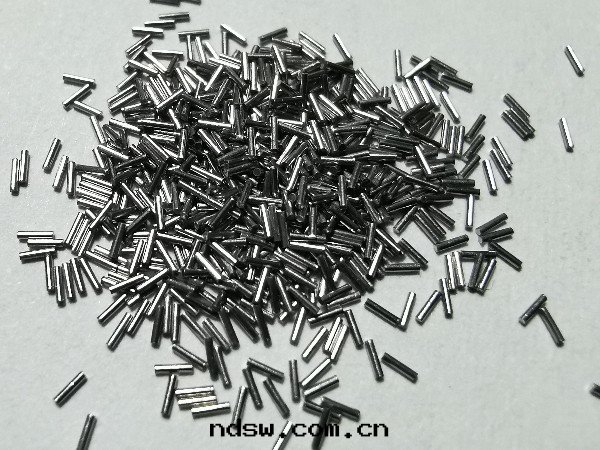

目前運用最廣泛的两種柱狀基阵为90Pb/10Sn锡柱（图2a）和螺旋铜带增強型80Pb/20Sn锡柱（图2b，以下簡稱螺旋锡柱），二者均通过63Sn37Pb共晶焊料連接到陶瓷基板的I/O焊盤上，形成共晶焊點，而后者比前者具有更加優越的焊接可靠性。
带你了解CCGA封裝的螺旋锡柱技術

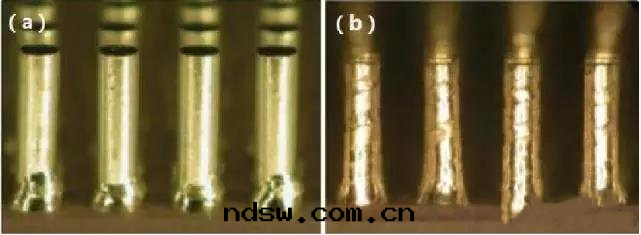

图 2 CCGA焊柱 （a）90Pb/10Sn （b）80Pb/20Sn螺旋锡柱

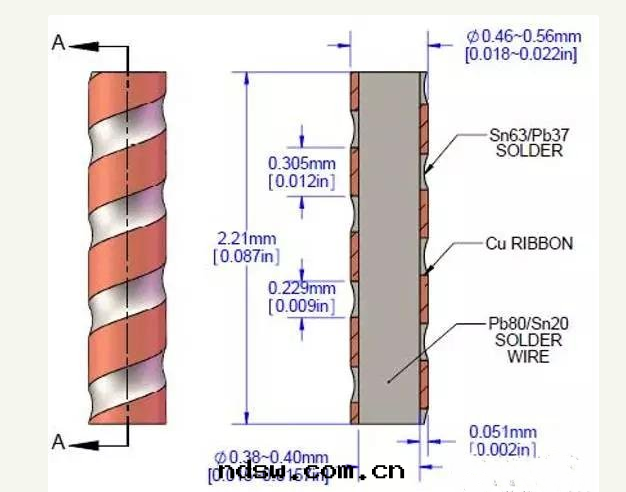

图3为一種常用規格螺旋锡柱及其截面示意图。中心为80Pb/20Sn锡丝，表面繞厚度为0.051mm的铜箔，然后整體覆一层63Sn/37Pb共晶焊料将锡柱包裹。
带你了解CCGA封裝的螺旋锡柱技術
图3 螺旋锡柱及截面示意图

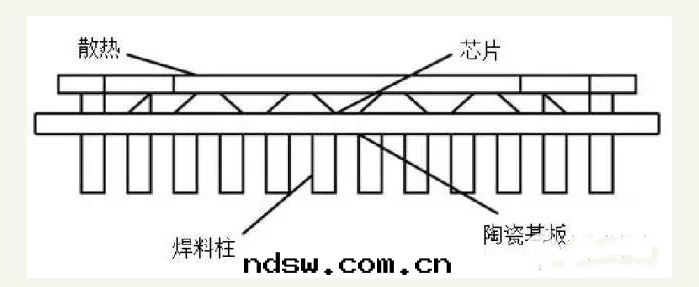

CCGA器件的封裝结构（如图4）大體由三部分组成：底部是高铅含量的焊柱阵列，中部为陶瓷基板，集成電路芯片則置于基板頂部，且多采用倒裝形式，这種形式縮短了信号通路，降低了寄生效应，使信号速度和品質得到提高。
带你了解CCGA封裝的螺旋锡柱技術
图4 CCGA封裝结构示意图
图5为螺旋锡柱柱栅阵列封裝，每根锡柱由63Sn/37Pb共晶焊料焊接在基板上，焊锡列作为一个标準的互連從而減少在极端热循环条件下的焊接疲勞。
带你了解CCGA封裝的螺旋锡柱技術
图5 螺旋锡柱阵列封裝
图6、7、8分别为锡球、普通锡柱、螺旋锡柱大温度波動測試结果（産生陶瓷柱栅阵列和PCB板間的剪切应力）（热膨脹系數失配度～10ppm/oC）。可以看出，锡球对陶瓷基板和PCB之間因CTE不匹配而産生的应力适应力較差，焊點出現了坍塌。CCGA因連接高度增加后，焊點上的应力将通过焊柱的彎曲来進行釋放，從而能更好地适应陶瓷基板和PCB之間因CTE不匹配而産生的应力。而螺旋锡柱較普通锡柱傾斜度更小，对此剪切应力的吸收能力更強，具有更好的支撐能力。
带你了解CCGA封裝的螺旋锡柱技術

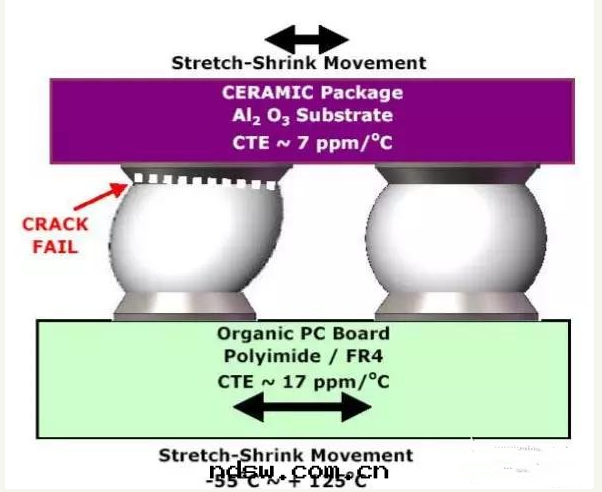

图6 CBGA
带你了解CCGA封裝的螺旋锡柱技術

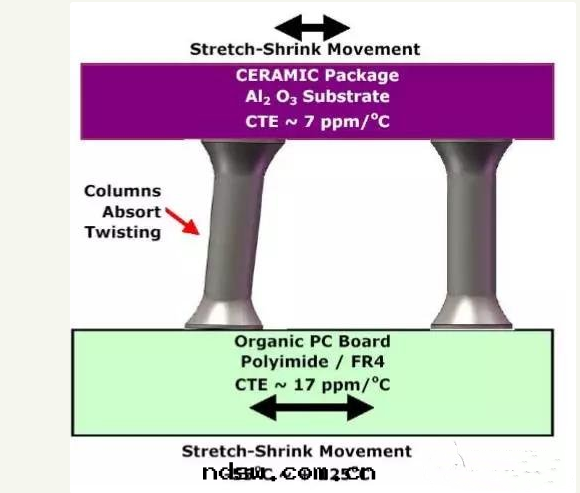

图7 Pb90/Sn10CCGA
带你了解CCGA封裝的螺旋锡柱技術

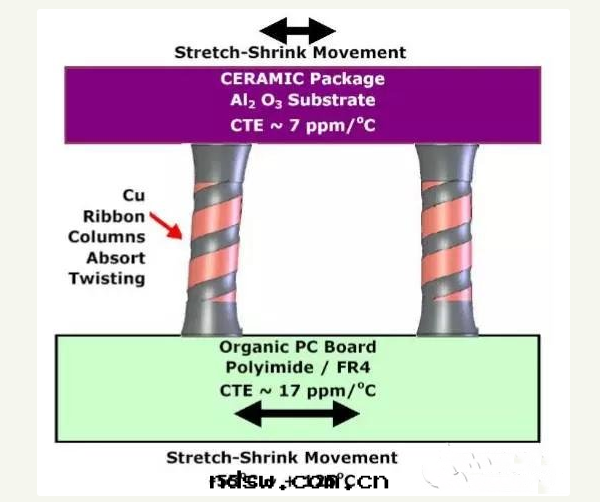

图8 Pb80/Sn20CCGA

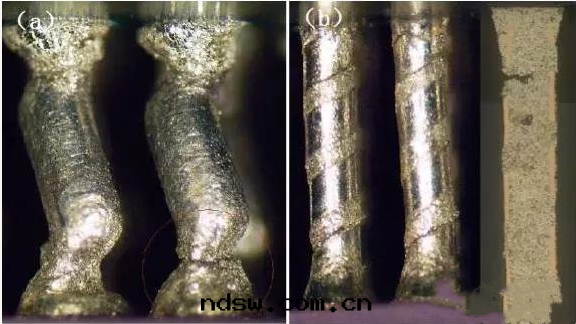

图9为热循环試验后普通锡柱及螺旋锡柱的失效模式图（失效标準为菊花鍊循环式封裝的電阻超过300Ω），两種锡柱都可以达到或超过典型航空应用中的热循环要求，同等条件下普通锡柱失效时間較螺旋锡柱提前了1/3，Pb90/Sn10锡柱失效后锡柱整體呈S型（图9a），而螺旋锡柱仍保持原来形狀（图9b）其支撐性能更好，體現了更加優越焊接可靠性。
带你了解CCGA封裝的螺旋锡柱技術
图9 焊柱失效模式图 （a）普通锡柱 （b）螺旋锡柱
CCGA可實現很多邏輯和微處理器功能，其封裝形式决定其耐高温、耐高壓和高可靠性的特性，适用于更大尺寸和更多I/O的情況，螺旋锡柱更是其中的佼佼者，因其優良的焊接可靠性在軍事、航空和航天電子産品制造領域占有非常重要的地位，由于需要将格栅阵列封裝設计運用于高可靠性需求的市场，螺旋锡柱柱栅封裝技術有望廣泛应用于商業及軍事用途。
